地面式薄板低速簡易開卷整平橫切生產線
 |
|
||||||
詳細說明

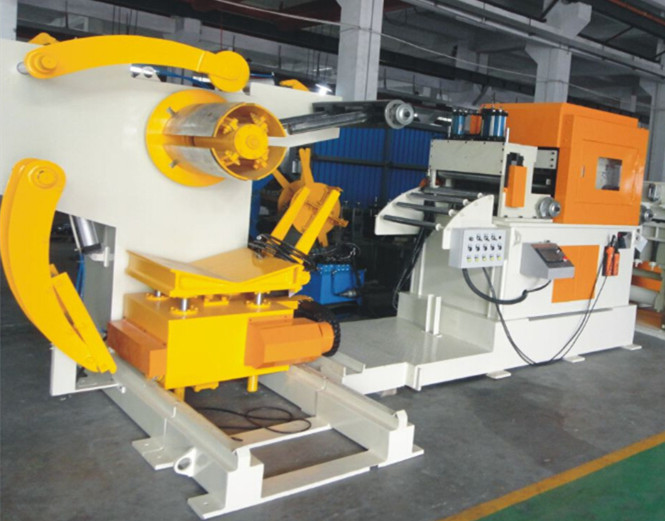

地面式薄板低速簡易開卷整平橫切生產線
地面式薄板低速簡易開卷整平橫切生產線
薄板數控地面式低速開卷、校平、剪切線可以做開卷、整平、定尺、橫剪、疊料等工作。它主要包括上料小車，開卷機，校平主機，限位裝置，編碼器定尺，剪板機，輸送工作臺，氣動排料架，卸料工作臺，液壓系統，電氣控制系統等組成。該生產線是將冷軋鋼卷板、鍍鋅卷板等開卷校平剪切成各種規格的定尺板材。
該生產線通過PLC數控系統控制。定尺通過編碼器控制長度測量。長度，剪切數量和速度的信息可以輸入到PLC系統，觸摸屏人機設定，當需要剪切數量達到了，生產線可以自動停止。該生產線速度可以調節。它具有測量精度高，全行可以自動工作，操作簡單，板材就可以制成。
|
SZXX薄板低速簡易開卷整平橫切生產線參數（mm） | ||||||
|
規格 |
料厚 |
料寬 |
校平精準 |
定尺公差 |
速度(m/mi) |
載重(T) |
|
2x400 |
0.3-2.0 |
150-400 |
2.0 |
±0.5 |
20 |
3、5 |
|
2x600 |
0.3-2.0 |
150-600 |
2.0 |
±0.5 |
20 |
3、5 |
|
2x800 |
0.3-2.0 |
300-800 |
2.0 |
±0.5 |
20 |
5、10 |
|
2x1000 |
0.3-2.0 |
300-1000 |
2.0 |
±0.5 |
20 |
5、10 |
|
2x1300 |
0.3-2.0 |
300-1300 |
2.0 |
±0.5 |
20 |
5、10、15 |
|
3x400 |
0.4-3.2 |
150-400 |
2.0 |
±0.5 |
20 |
3、5 |
|
3x600 |
0.4-3.2 |
150-600 |
2.0 |
±0.5 |
20 |
3、5 |
|
3x800 |
0.4-3.2 |
300-800 |
2.0 |
±0.5 |
20 |
5、10 |
|
3x1000 |
0.4-3.2 |
300-1000 |
2.0 |
±0.5 |
20 |
5、10 |
|
3x1300 |
0.4-3.2 |
400-1300 |
2.0 |
±0.5 |
20 |
5、10、15 |
|
4x600 |
0.5-4.5 |
150-600 |
2.0 |
±0.5 |
20 |
3、5 |
|
4x800 |
0.5-4.5 |
300-800 |
2.0 |
±0.5 |
20 |
5、10 |
|
4x1000 |
0.5-4.5 |
300-1000 |
2.0 |
±0.5 |
20 |
5、10 |
|
4x1300 |
0.5-4.5 |
300-1300 |
2.0 |
±0.5 |
20 |
5、10、15 |
|
6x600 |
0.6-6.0 |
150-600 |
2.0 |
±0.5 |
20 |
3、5 |
|
6x800 |
0.6-6.0 |
300-800 |
2.0 |
±0.5 |
20 |
5、10 |
|
6x1000 |
0.6-6.0 |
300-1000 |
2.0 |
±0.5 |
20 |
5、10 |
|
6x1300 |
0.6-6.0 |
300-1300 |
2.0 |
±0.5 |
20 |
5、10、15 |
|
6x1600 |
0.6-6.0 |
400-1600 |
2.0 |
±0.5 |
20 |
5、10、15 |
